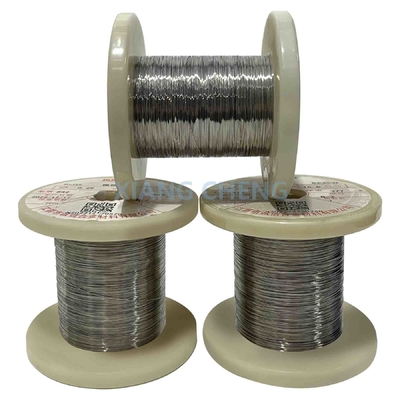

Alliage de nickel-chrome-fer Cr20Ni35 avec de bonnes propriétés mécaniques et une bonne conductivité électrique

MOQ:	5 kilos
Standard Packaging:	Emballé avec du papier imperméable ou un sac tissé, dans des palettes ou des boîtiers en bois.
Delivery Period:	3 jours
Méthode De Paiement:	T/T, D/P
Supply Capacity:	30 tonnes par jour

L'information de détails

Description de produit

Les informations détaillées

Lieu d'origine

Chine

Nom de marque

Senphus

Certification

ISO9001

Numéro de modèle

Cr20Ni35

Lieu d'origine:

Chine

Le type:

Alliages de Ni-Cr-Fe

Application du projet:

élément chauffant et résistance

Couleur:

argenté brillant ou gris foncé

Densité:

Résistance à 20 °C:

1,04±0,05

Point de fusion (℃):

Conductivité thermique:

43.8 ((KJ/m h °C)

L'allongement à la rupture ((%)):

Mettre en évidence:

Alliage de nickel-chrome-fer Cr20Ni35

Bonnes propriétés mécaniques alliage nickel-chrome-fer

Conductivité électrique alliage nickel-chrome-fer

Description de produit

L'alliage Cr20Ni35 de nickel-chrome-fer avec de bonnes propriétés mécaniques et une bonne conductivité électrique

Le Cr20Ni35 est un alliage de haute résistance connu pour ses excellentes propriétés à haute température et sa résistivité stable.et équipements de chauffageCet alliage est principalement composé de 20% de chrome (Cr) et 35% de nickel (Ni), ainsi que de petites quantités d'autres éléments tels que le fer (Fe), le silicium (Si), le manganèse (Mn) et le carbone (C).La forte teneur en nickel contribue à sa bonne résistance à la chaleur et à la corrosionLe silicium et le manganèse améliorent la ténacité et la résistance à l'oxydation.Les principales propriétés physiques comprennent une densité de 7.9 g/cm3, point de fusion de 1350-1390°C et résistivité de 1,04 μΩ·m à 20°C. L'alliage présente également une bonne résistance mécanique avec une résistance à la traction ≥ 650 MPa et un allongement ≥ 25%.Le Cr20Ni35 est apprécié pour son coefficient de température positif élevé, résistance à l'oxydation et résistance thermique inférieure à 800 °C, ce qui le rend adapté aux applications dans les chauffeurs thermiques, les chauffeurs par convection et divers éléments de chauffage électriques.

Composition chimique en wt. %

Cr20Ni35

Je ne sais pas

Le Fe

Je sais.

Nom de l'entreprise

- Je vous en prie.

Je suis désolé.

Reposez-vous

0.08

0.02

0.015

Principales caractéristiques des alliages de chauffage électrique Ni-Cr et Ni-Cr-Fe

Le type Résultats		Cr30Ni70	Cr15Ni60	Cr20Ni35	Cr20Ni80	Cr20Ni30	Cr25Ni20
Principale composition chimique	Je ne sais pas	Reposez-vous	55.0 à 61.0	34.0 à 37.0	Reposez-vous	30.0 à 34.0	19.0 à 22.0
	Cr	28.0 à 31.0	15.0 à 18.0	18.0 à 21.0	20.0 à 23.0	18.0 à 21.0	24.0 à 26.0
	Le Fe	≤ 10	Reposez-vous	Reposez-vous	≤ 10	Reposez-vous	Reposez-vous
Température maximale de fonctionnement continu de l'élément (°C)		1250	1150	1100	1200	1100	1050
Résistance à 20 °C ((μΩm)		1.18 ± 0.05	1.12 ± 0.05	10,04 ± 0.05	1.09 ± 0.05	10,06 ± 0.05	0.95 ± 0.05
Densité ((g/cm3)		8.10	8.20	7.90	8.40	7.90	7.15
Conductivité thermique (KJ/m·h·°C)		45.2	45.2	43.8	60.3	43.8	43.8
Coefficient de dilatation des lignes (α×10-6/°C)		17.0	17.0	19.0	18.0	19.0	19.0
Point de fusion (environ)		1380	1390	1390	1400	1390	1400
Élonation lors de la rupture ((%)		> 20	> 20	> 20	> 20	> 20	> 20
Structure micrographique		Auténite	Auténite	Auténite	Auténite	Auténite	Auténite
Propriétés magnétiques		autres appareils de fabrication électrique	à faible magnétisme	à faible magnétisme	autres appareils de fabrication électrique	à faible magnétisme	autres appareils de fabrication électrique
Note:Les différents grades de matériaux en alliage de résistance électrique sont mélangés avec la quantité de terres rares, de titane et d'autres oligo-éléments,améliorer les performances de traitement et prolonger la durée de vie.

Certaines caractéristiques clés du Cr20Ni35 sont les suivantes:

Résistance aux températures élevées: Cr20Ni35 peut être utilisé en continu à des températures allant jusqu'à 1150°C, ce qui le rend adapté à des applications à haute température telles que les revêtements de fours et les tuyaux d'échangeurs de chaleur
Résistance à la corrosion: Grâce à sa teneur élevée en chrome et nickel, le Cr20Ni35 présente une excellente résistance à l'oxydation et à la corrosion, en particulier dans les environnements acides et alcalins
Résistance aux oxydations: L'alliage forme une couche dense d'oxyde de chrome (Cr2O3) à haute température, ce qui protège contre une oxydation ultérieure,maintenant la résistance mécanique et la ductilité même à des températures supérieures à 1000°C
Résistance: le Cr20Ni35 a une résistivité élevée d'environ 1,1 × 10^-6 Ω·m à 20°C, ce qui est bénéfique pour les applications de chauffage électrique pour améliorer l'efficacité et réduire les pertes d'énergie
Résistance mécanique: L'alliage conserve de bonnes propriétés mécaniques à haute température, avec une résistance à la traction de 600 à 800 MPa et un allongement de 20% à 40%, indiquant une bonne stabilité et ductilité structurelles
Coefficient de dilatation thermique: le Cr20Ni35 a un coefficient de dilatation linéaire de 14-16×10^-6/°C (20°C-1000°C), ce qui est important pour la conception d'équipements de chauffage à haute température en raison de son impact sur les changements dimensionnels
Résistance à la fatigue thermique: L'alliage présente une faible fatigue thermique, adaptée aux éléments chauffants à haute température, avec un taux de relaxation de contrainte d'environ 1,0-1,5% par heure à 1000°C
Composition chimique: le Cr20Ni35 est composé de 20% de chrome et 35% de nickel, le reste étant constitué de fer et de traces d'autres éléments tels que le silicium et le manganèse, ce qui contribue à sa performance globale

Ces caractéristiques font du Cr20Ni35 un matériau idéal pour les applications nécessitant une haute température et une résistance à la corrosion,comme dans la fabrication d'éléments de chauffage électriques et de composants de fours industriels.

Je suis désolée.Applications:

Éléments de chauffage industriels: Le Cr20Ni35 est couramment utilisé dans les équipements de chauffage industriels comme matériau d'élément chauffant en raison de ses propriétés de résistance stables et d'une excellente résistance à l'oxydation à haute température
Équipement de traitement thermique: L'alliage est utilisé dans la fabrication d'éléments de chauffage pour les équipements de traitement thermique,pouvant résister à des températures supérieures à 1000°C et maintenir des valeurs stables de résistance et une résistance mécanique
Industrie chimique: le Cr20Ni35 est adapté à une utilisation dans l'industrie chimique pour les équipements de réaction à haute température, les éléments de chauffage et les appareils de chauffage dans des environnements corrosifs en raison de sa résistance à la corrosion
Équipement pétrolier et chimique: Il est utilisé dans des équipements tels que les réacteurs à haute température et les conduites de creusement des fours, qui sont souvent dans des environnements à haute température, haute pression et gaz corrosifs
Industrie aérospatiale: le Cr20Ni35 est largement utilisé dans les équipements à haute température tels que les moteurs d'aviation et les turbines à gaz en raison de ses excellentes performances à haute température
Industrie électrique: L'alliage est utilisé dans la fabrication de chaudières à haute température, d'échangeurs de chaleur et de tubes muraux supercritiques refroidis à l'eau dans les centrales au charbon,dont la résistance aux températures élevées et à l'oxydation est pleinement exploitée
Dispositifs de résistance électrique: le Cr20Ni35 est utilisé dans la production de dispositifs de résistance électrique, tels que les résistances de haute précision, en raison de sa stabilité à haute résistance et de son faible coefficient de température,pour les appareils de mesure de haute précision

Ces applications tirent parti des propriétés supérieures du Cr20Ni35, y compris la résistance à haute température, la résistance à la corrosion et la résistivité électrique stable,ce qui en fait un matériau idéal pour une variété d'environnements à haute température et corrosifs.

Données techniques des fils

Je vous en prie.	Surface de la section transversale (mm2)	Poids/mètre (g/m)	Résistance/mètre à 20 °C (Ω/m)	Je vous en prie.	Surface de la section transversale (mm2)	Poids/mètre (g/m)	Résistance/mètre à 20 °C (Ω/m)
0.018	0.000255	0.002117	Pour les produits de la sous-traitance	0.25	0.04909	0.4074	20.88 à 23.54
0.020	0.000314	0.002606	Pour les produits de la sous-traitance	0.28	0.06158	0.5111	16.64 à 18.76
0.022	0.000380	0.003154	2440 à 3100	0.30	0.07069	0.5867	14.49 à 16.35
0.025	0.000491	0.004075	1880 à 2400	0.32	0.07548	0.6265	12.74 à 14.36
0.028	0.000616	0.005113	1530 à 1870	0.33	0.08553	0.7099	12.20 à 13.40
0.030	0.000707	0.005868	1338 à 1696	0.38	0.1134	0.9412	9.13 à 10.09
0.032	0.000804	0.006673	1180 à 1440	0.40	0.1257	1.0433	824 à 9.108
0.035	0.000962	0.007985	Pour les produits du secteur de la construction	0.41	0.132	1.0956	7.68 à 8.89
0.040	0.001257	0.01043	780.7 à 954.1	0.45	0.159	1.3197	6.51 à 7.196
0.045	0.00159	0.0132	594 à 726	0.50	0.1963	1.6293	5.273-5. Je suis désolé.829
0.050	0.001963	0.01629	499.6 à 610.6	0.55	0.2376	1.9721	4.518 à 4.994
0.055	0.00238	0.01975	407 à 477	0.60	0.2827	2.3464	3Je suis désolé.197
0.063	0.00312	0.02590	321.41 à 377.31	0.65	0.3318	2.7539	3Un.235-3.575
0.070	0.00385	0.03196	260.5-305. Je vous en prie.9	0.70	0.3848	3.1938	2.789 à trois.083
0.080	0.005027	0.04172	199.5-234. Je vous en prie.1	0.75	0.4418	3.6669	2Une.43-2.686
0.090	0.006362	0.0528	157.6 à 185.0	0.80	0.5027	4.1724	2Un.136-2.36
0.100	0.007854	0.0652	127.7-149. Je vous en prie.9	0.85	0.5674	4.7094	1.891-2. Je suis désolé.091
0.110	0.009852	0.08177	105.5 à 123.9	0.90	0.6362	5.2805	1.687-1. Je vous en prie.865
0.120	0.01227	0.1018	88.67 à 104.1	0.95	0.7088	5.883	1.46 à 1.62
0.140	0.01539	0.1277	65.85 à 75.77	1.00	0.7854	6.5188	1.367-1. Je vous en prie.511
0.150	0.01767	0.1467	56.75 à 66.63	1.10	0.9503	7.8875	1.13 à 1.26
0.160	0.02011	0.01669	50.42 à 58.00	1.12	0.9852	8.1772	1.05-1. Je vous en prie.17
0.170	0.022700	0.1884	44.18 à 51.86	1.18	1.0936	9.0769	0.95 à 1.05
0.180	0.02545	0.2112	40.26 à 45.40	1.20	1.313	10.8979	0.79 à 0.87
0.190	0.02835	0.2353	35Un.37-41.53	1.30	1.327	11.0141	0.78 à 0.86
0.200	0.03142	0.2608	32.62 à 36.78	1.40	1.539	12.7737	0.70 à 0.77
0.212	0.035300	0.2930	28.41 à 33.35	1.50	1.767	14.6661	0.60 à 0.67
0.220	0.03801	0.3155	26.65 à 30.39	1.60	2.011	16.8924	0.52 à 0.58

La tolérance ou le diamètre des fils

Les fils	Je vous en prie.	La tolérance
	0.018-0. Je vous en prie.025	± 0.001
	0.028 à 0.035	± 0.0015
	0.040 à 0.055	± 0.002
	0.070	± 0.0025
	0.08 à 0.10	± 0.003
	0.11 à 0.14	± 0.004
	0.16 à 0.20	± 0.005
	0.22 à 0.25	± 0.006
	0.28 à 0.30	± 0.007
	032 à 0.40	± 0.01
	0.41 à 0.50	± 0.015
	0.55 à 0.80	+0,02 ou -0.03
	0.85 à 1.00	+0,02 ou -0.03
	1.10 à 1.50	± 0.03
Note:les spécifications spéciales peuvent être produites selon la demande du client.

Données techniques du ruban

Épaisseur × largeur ((mm)	Résistance/mètre ((20 °C) (Ω/m)	Surface de l'appareil/ohm (20°C) (cm)²/Ω)	Poids par mètre (g/m)	Surface de la pièce/mètre (cm)²/m)
0.09x2.5	5.27	9.84	1.72	51.8
0.08 x 0.2	74	0.0756	0.122	5.6
0.08 x 0.3	49.4	0.154	0.183	7.6
0.08 x 0.4	37	0.259	0.244	9.6
0.08 x 0.5	29.6	0.392	0.305	11.6
0.08 x 0.6	24.7	0.551	0.367	13.6
0.08 x 0.7	21.2	0.737	0.428	15.6
0.08 x 0.8	18.5	0.951	0.489	17.6
0.08 x 0.9	16.5	1.19	0.55	19.6
0.08x1.0	14.8	1.46	0.611	21.6
0.08x1.2	12.3	2.07	0.733	25.6
0.08x1.5	9.87	3.2	0.916	31.6
0.08x1.8	8.23	4.57	1.1	37.6
0.08x2. Je vous en prie.0	7.4	5.62	1.22	41.6
0.07x0.2	84.6	0.0638	0.107	5.4
0.07x0.3	56.4	0.131	0.16	7.4
0.07x0.4	42.3	0.222	0.214	9.4
0.07x0.5	33.9	0.337	0.267	11.4
0.07x0.6	28.2	0.475	0.321	13.4
0.07x0.7	24.2	0.637	0.374	15.4
0.07x0.8	21.2	0.822	0.428	17.4
0.07x0.9	18.8	1.03	0.481	19.4
0.07x1.0	16.9	1.26	0.535	21.4
0.07x1.2	14.1	1.8	0.641	25.4
0.07x1.5	11.3	2.78	0.802	31.4
0.06x0.2	98.7	0.0527	0.0916	5.2
0.06x0.3	65.8	0.109	0.137	7.2
0.06x0.4	49.4	0.186	0.183	9.2
0.06x0.5	39.5	0.284	0.229	11.2
0.06x0.6	32.9	0.401	0.275	13.2
0.06x0.7	28.2	0.539	0.321	15.2
0.06x0.8	24.7	0.697	0.367	17.5
0.06x0.9	21.9	0.875	0.412	19.2
0.06x1.0	19.7	1.07	0.458	21.2
0.06x1.2	16.5	1.53	0.55	25.2
0.05 x 0.2	118	0.0422	0.0764	5.00
0.05 x 0.3	79	0.0886	0.115	7.00
0.05 x 0.4	59.2	0.152	0.153	9.00
0.05 x 0.5	47.4	0.232	0.191	11.00
0.05 x 0.6	39.5	0.329	0.229	13.00
0.05 x 0.7	33.9	0.443	0.267	15.0
0.05 x 0.8	29.6	0.574	0.305	17.0
0.05 x 0.9	16.3	0.722	0.344	19.0
0.05x1.0	23.7	0.886	0.382	21.0
Le ruban est roulé par le fil, la surface de la section transversale réelle du ruban est inférieure de 8% à celle calculée par le rectangle.
