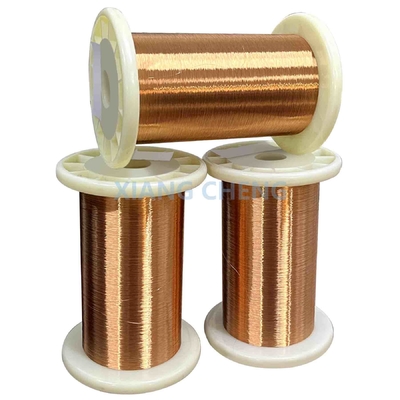

6J12/6J12P/6J12X fil de résistance cuivre manganèse nickel OEM pour système de chauffage

MOQ:	5 kilos
Standard Packaging:	Emballé avec du papier imperméable ou un sac tissé, dans des palettes ou des boîtiers en bois.
Delivery Period:	3 jours
Méthode De Paiement:	T/T, D/P
Supply Capacity:	30 tonnes par jour

L'information de détails

Description de produit

Les informations détaillées

Lieu d'origine

Chine

Nom de marque

Senphus

Certification

ISO9001

Numéro de modèle

Le nombre d'équipements utilisés est déterminé en fonction de l'état de la pièce.

Lieu d'origine:

Jiangsu, Chine

Le type:

Manganine

Application du projet:

Éléments de résistance et résistances de shunt dans les instruments de précision

Couleur:

Jaune cuivreux

Nom du produit:

6J12 Fil de manganine

Résistance au volume (μΩ·m):

0.47 ± 0.03

Température d'application:

Coefficient résistance-température (β×10-6 °C-1):

-0,7 à 0

Taux de champ électromagnétique thermique pour le cuivre:

Mettre en évidence:

6J12 fil résistant à la manganine

Fil de résistance au manganin OEM

6J12 fil de résistance pour le chauffage

Description de produit

6J12/6J12P/6J12X fil de résistance cuivre manganèse nickel OEM pour système de chauffage

Lefils d'alliage 6J12est un matériau de type manganine composé principalement de cuivre (Cu), de nickel (Ni) et de manganèse (Mn). Il est spécialement conçu pour des applications de haute précision nécessitant une résistance électrique stable,faible force électromotive thermique (EMF), et coefficient de résistance à température minimale (TCR).

Le fil en alliage 6J12 offre une stabilité à long terme, une grande durabilité et des performances électriques constantes dans des conditions environnementales variables.ce qui en fait un choix populaire dans les domaines scientifique et industriel.

En résumé, le 6J12 combine une résistivité élevée, un TCR faible et une résistance à la corrosion, ce qui le rend indispensable dans les applications électriques de précision et sensibles à la température.

Composition chimique

Nom	Le type	Composition chimique principale en %
Nom	Le type	- Je vous en prie.	Nom de l'entreprise	Je ne sais pas	Je sais.
Manganine	6J12	Reposez-vous	11 à 13	2 à 3	/
Manganine F1	6J8	Reposez-vous	8 à 10	/	1 à 2
Manganine F2	6J13	Reposez-vous	11 à 13	2 à 5	/

Résistance au volume des fils, des feuilles et des rubans

Nom	Le type	Résistance au volume (μΩ·m)
Manganine	6J12	0.47 ± 0.03
Manganine F1	6J8	0.35 ± 0.05
Manganine F2	6J13	0.44 ± 0.04

Coefficient de résistance moyenne à la température de Constantan

Nom		Température d'application	Température d'essai	Coefficient résistance-température		Coefficient moyenne résistance-température
				α × 10^{- 6}°C^{- Je ne sais pas.}	β × 10^{- 6}°C^{- Je ne sais pas.}	α×10 à 6 °C-1
Fil de manganine, feuille	Niveau 1	5 à 45	10, 20, 40	-3 ~ + 5	-0,7 à 0	/
	Niveau 2			-5 à +10
	Niveau 3			-10 ~ +5
Fil de manganine F1, feuille		10 à 80	10, 20, 40	-5 à +10	-0,25 à 0	/
F2 Fil de manganine, feuille		10 à 80		0 à + 40	-0,7 à 1	/

Taux d'allongement

Je vous en prie.	Taux d'allongement (Lo=200 mm), %
0.05	6
> 0,05 à 0.10	8
> 0,10 à 0.50	12
> 0,50	15

Taux de champ électromagnétique thermique pour le cuivre

Nom	Le type	Température	Taux moyen de champ électromagnétique thermique pour le cuivre
Manganine	6J12	0 à 100	1
Manganine F1	6J8	0 à 100	2
Manganine F2	6J13	0 à 100	3
Note: le taux de champ électromagnétique thermique pour le cuivre est une valeur absolue

Le poids net par bobine

Dia (mm)	Poids net (g)	Dia (mm)	Poids net (g)
0.02 à 0.025	5	> 0,28 à 0.45	300
> 0,025 à 0.03	10	> 0,45 à 0.63	400
> 0,03 à 0.04	15	> 0,63 à 0.75	700
> 0,04 à 0.06	30	> 0,75 à 1.18	1200
> 0,06 à 0.08	60	> 1,18 à 2.50	2000
> 0,08 à 0.15	80	> 2,50 à 3.00	3000
> 0,15 à 0.28	150

Manganine ((6J12) Données techniques des fils

Je vous en prie.	Surface de la section transversale (mm2)	Poids/mètre (g/m)	Résistance/mètre à 20°C (Ω/m)	Je vous en prie.	Surface de la section transversale (mm2)	Poids/mètre (g/m)	Résistance/mètre à 20°C (Ω/m)
0.020	0.000314	0.00265	1346 à 1646	0.224	0.03941	0.3326	11.2-12. Je vous en prie.6
0.022	0.000318	0.00321	1113 à 1360	0.250	0.04909	0.414	9.00 à 10.15
0.025	0.000491	0.00414	862 à 1053	0.280	0.06158	0.5197	7.17 à 8.09
0.028	0.000616	0.0052	687 à 840	0.315	0.07793	0.6577	5.73 à 6.33
0.032	0.000804	0.00679	583 à 631	0.355	0.9898	0.8354	4.51 à 4.99
0.036	0.001018	0.00859	452 à 499	0.400	0.1257	1.061	3.55 à 3.93
0.040	0.001257	0.01061	344 à 404	0.450	0.159	1.342	2.81 à 3.10
0.045	0.001509	0.01342	272 à 329	0.500	0.1963	1.657	2.27 à 2.51
0.050	0.001963	0.01657	220 à 259	0.560	0.2463	2.08	1.83-1. Je vous en prie.98
0.056	0.002463	0.02079	176 à 206	0.630	0.3117	2.63	1.45 à 1.57
0.063	0.003117	0.02631	Le nombre de personnes	0.710	0.3959	3.34	1.14 à 1.23
0.071	0.003959	0.03341	109-128	0.750	0.4418	3.73	1.02-1. Je vous en prie.11
0.080	0.005027	0.04243	86.0 à 101.0	0.800	0.5027	4.24	0.898 à 0.972
0.090	0.006362	0.0537	68.0 à 79.80	0.850	0.5674	4.79	0.795-0. Je suis désolé.861
0.100	0.007854	0.0663	55.1 à 64.6	0.900	0.6362	5.37	0.709 à 0.768
0.112	0.009852	0.08315	44.4-51. Je vous en prie.0	0.950	0.7088	5.98	0Un.637-0.690
0.125	0.01227	0.1036	35.6 à 41.0	1.000	0.7854	6.63	0.574 à 0.622
0.140	0.01539	0.1299	28.4 à 32.7	1.060	0.8825	7.45	0.511 à 0.554
0.150	0.01767	0.1491	24.7 à 28.5	1.120	0.9852	8.32	0Un calibre 458-0.496
0.160	0.02011	0.1697	21.7 à 25.0	1.180	1.094	9.23	0.413 à 0.447
0.170	0.02270	0.1916	19.3 à 22.2	1.250	1.227	10.36	0Un.368-0.398
0.180	0.02545	0.2148	17.2-19. Je vous en prie.8	1.320	1.368	11.55	0.330 à 0.357
0.190	0.02835	0.239	15.4 à 17.7	1.400	1.539	12.99	0.293 à 0.318
0.200	0.03142	0.2652	14.1-15. Je vous en prie.9	1.500	1.767	14.91	0.255 à 0.277
0.212	0.03530	0.2979	12.5 à 14.1	1.600	2.011	16.97	0.224-0. Je vous en prie.243

Tableau des données sur le fil de Constantan&Manganin

Je vous en prie.		Valeur nominale de la surface de section (mm)²)	Résistance par mètre (Ω/m)
Je vous en prie.			6J12X		6J8X		6J13X		6J40X
Valeur nominale (mm)	La tolérance		Valeur nominale (Ω/m)	La tolérance	Valeur nominale (Ω/m)	La tolérance	Valeur nominale (Ω/m)	La tolérance	Valeur nominale (Ω/m)	La tolérance
0.020	± 0.002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	± 0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	± 0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	± 0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	± 0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	± 0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	± 0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	± 0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	± 0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	± 0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	± 0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	± 0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	± 0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	± 0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	± 0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	± 0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%

Taille de la feuille

Épaisseur ((mm)	La tolérance	Largeur ((mm)	La tolérance
0.1	± 0.010	50 75 100	Largeur < 100 mm, ± 1 Largeur ≥ 100 mm, ± 1.5
0.112
0.125
0.140
0.160
0.180	±0,0100-0.020
0.200
0.224
0.250
0.280
0.315
0.355
0.400	± 0.020	50 75 100 125 150 175
0.450
0.500
0.560	±0,020-0.030
0.630
0.710
0.800	± 0.030
0.900	± 0.030
1.000	± 0.040
1.120
1.250
1.400	± 0.050
1.600	± 0.050
1.800	± 0.060
2.000	± 0.060

Tableau à bande de manganine, surface de la section transversale ((mm2)

Largeur ((mm) Épaisseur ((mm)		6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
Largeur ((mm) Épaisseur ((mm)		± 0.3	± 0.3	± 0.3	± 0.4	± 0.4	± 0.5	± 0.5	± 0.6	± 0.7
0.180	± 0.010	1.066
0.200		1.184
0.224		1.327	1.684
0.250	Un point nul.01 - Je ne sais pas.02	1.481	1.880	2.450
0.280		1.658	2.106	2.744
0.315		1.865	2.369	3.087	3.859
0.355		2.102	2.670	3.479	4.349
0.400	± 0.020	2.369	3.008	3.920	4.900	6.272
0.450		2.665	3.384	4.410	5.513	7.056	8.820	11.03
0.500		2.961	3.760	4.900	6.125	7.840	9.800	12.25
0.560	Un point nul.020 - Je ne sais pas.030	3.316	4.211	5.488	6.860	8.781	10.98	13.72
0.630		3.731	4.738	6.174	7.718	9.878	12.35	15.44
0.710		4.205	5.339	6.958	8.698	11.13	13.92	17.40
0.800	± 0.030	4.738	6.016	7.840	9.800	12.54	15.68	19.60	24.70	31.36
0.900	± 0.030	5.33	6.768	8.820	11.03	14.11	17.64	22.05	27.78	35.28
1.000	± 0.040	5.922	7.520	9.800	12.25	15.68	19.60	24.50	30.87	39.20
1.120		6.633	8.422	10.98	13.72	17.56	21.95	27.44	34.57	43.90
1.250		7.403	9.400	12.25	15.31	19.60	24.50	30.63	38.59	49.00
1.400	± 0.050	8.291	10.53	13.72	17.15	21.95	27.44	34.30	43.22	54.88
1.600	± 0.050	9.475	12.03	15.68	19.60	25.09	31.36	39.20	49.39	62.72
1.800	± 0.060	10.66	13.54	17.64	22.05	28.22	35.28	44.10	55.57	70.56
2.000	± 0.060	11.84	15.04	19.60	24.50	31.36	39.20	49.00	61.74	78.40
Note : La surface effective de la bande est le produit de la multiplication de sa largeur et de son épaisseur le coefficient suivant: Largeur < 10 mm, multipliée par 0.98; Largeur ≥ 10 mm, multipliée par 0.94.

Certaines caractéristiques clés du 6J12 comprennent:

Résistance électrique élevée:

6J12 présente une résistance électrique élevée, ce qui est crucial pour les applications nécessitant des valeurs de résistance précises.

Coefficient de résistance à la température (TCR):

L'alliage présente un coefficient de résistance à température bas et stable, indiquant un changement minimal de la résistance avec des fluctuations de température, généralement compris entre ± 20 ppm/°C et ± 50 ppm/°C.

Résistance à la corrosion:

Grâce à sa teneur élevée en nickel et en chrome, le 6J12 offre une excellente résistance à l'oxydation et à la corrosion, ce qui le rend adapté à une utilisation dans des environnements acides et alcalins.

Résistance à la rampe:

L'alliage présente une bonne résistance au glissement, avec une déformation plastique minimale sous contrainte à températures élevées, ce qui le rend adapté aux applications à haute température.

Durée de vie de la fatigue:

6J12 a une durée de vie de fatigue d'environ 5 × 10^6 cycles à un niveau de contrainte de 50 MPa lorsqu'il est testé à haute température, indiquant sa résistance dans des conditions de fatigue à haute température.

Ces caractéristiques font du 6J12 un matériau idéal pour les résistances de précision, les éléments de compensation de température, les détensiomètres,et autres applications où une résistance électrique stable et précise est requise sur une large plage de températures.

Applications:

Résistances de précision:

En raison de sa résistance électrique élevée et de son coefficient de résistance à température stable, le 6J12 est largement utilisé dans la fabrication de résistances de précision et d'éléments de résistance.

Compensation de la température:

Le faible coefficient de température de l'alliage le rend approprié pour les dispositifs de compensation de température et les thermistors qui nécessitent des changements de résistance précis avec les variations de température.

Les jauges de contrainte:

6J12 est utilisé dans la production de détensiomètres pour la mesure de la contrainte mécanique, compte tenu de ses caractéristiques de résistance précises et stables sous contrainte.

Composants électroniques:

L'alliage est utilisé dans divers composants électroniques où une résistance élevée et une stabilité à température sont nécessaires, tels que les réseaux de résistances et les rhumostats.

Sensors pour véhicules automobiles:

6J12 est utilisé dans les capteurs automobiles qui nécessitent des changements de résistance en réponse à la température ou au stress mécanique.

Contrôles industriels:

Dans les systèmes de commande industriels, le 6J12 est utilisé pour ses performances fiables dans les capteurs et les éléments de commande qui doivent maintenir une résistance constante dans des conditions variables.

Équipement médical:

L'alliage est utilisé dans les équipements médicaux où une résistance précise est essentielle, comme dans les capteurs de température et les dispositifs de diagnostic.

Aérospatiale et défense:

Le 6J12 est utilisé dans les applications aérospatiales et de défense pour sa capacité à maintenir ses performances dans des conditions de température extrêmes et sa résistance à la corrosion.

Télécommunications:

Dans les télécommunications, le 6J12 est utilisé pour ses propriétés électriques constantes dans les applications à haute fréquence et sa résistance aux facteurs environnementaux.

Réseaux électriques:

L'alliage est utilisé dans les réseaux électriques pour les dispositifs de détection de courant et d'autres composants qui nécessitent une résistance stable sous haute tension électrique.

Ces applications profitent de la combinaison unique de 6J12 de haute résistance, de stabilité à température et de résistance à la corrosion,ce qui en fait un matériau précieux en électronique de précision et en génie.

6J12/6J12P/6J12X fil de résistance cuivre manganèse nickel OEM pour système de chauffage 0

Étiquettes:

fils résistants à la manganine,

DéTAILS DES PRODUITS

Produits

Alliage d'Inconel

Alliage de Monel

fil de thermocouple

Alliage de Hastelloy

Métal pur de nickel

Alliage de CuNi

Alliage de NiCr

Alliage à hautes températures

Nickelez le fil de soudure

Alliage de précision

Fil d'alliage PTC Ni-Fe

Filament de fil d'alliage

Alliage d'extension de thermocouple

Disques de verre

Alliage d'Incoloy

Fil chauffant isolé

câble chauffant

6J12/6J12P/6J12X fil de résistance cuivre manganèse nickel OEM pour système de chauffage

MOQ:	5 kilos
Standard Packaging:	Emballé avec du papier imperméable ou un sac tissé, dans des palettes ou des boîtiers en bois.
Delivery Period:	3 jours
Méthode De Paiement:	T/T, D/P
Supply Capacity:	30 tonnes par jour

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine

Chine

Nom de marque

Senphus

Certification

ISO9001

Numéro de modèle

Le nombre d'équipements utilisés est déterminé en fonction de l'état de la pièce.

Lieu d'origine:

Jiangsu, Chine

Le type:

Manganine

Application du projet:

Éléments de résistance et résistances de shunt dans les instruments de précision

Couleur:

Jaune cuivreux

Nom du produit:

6J12 Fil de manganine

Résistance au volume (μΩ·m):

0.47 ± 0.03

Température d'application:

5~45

Coefficient résistance-température (β×10-6 °C-1):

-0,7 à 0

Taux de champ électromagnétique thermique pour le cuivre:

Quantité de commande min:

5 kilos

Détails d'emballage:

Emballé avec du papier imperméable ou un sac tissé, dans des palettes ou des boîtiers en bois.

Délai de livraison:

3 jours

Conditions de paiement:

T/T, D/P

Capacité d'approvisionnement:

30 tonnes par jour

Mettre en évidence

6J12 fil résistant à la manganine

Fil de résistance au manganin OEM

6J12 fil de résistance pour le chauffage

Description de produit

6J12/6J12P/6J12X fil de résistance cuivre manganèse nickel OEM pour système de chauffage

Composition chimique

Nom	Le type	Composition chimique principale en %
Nom	Le type	- Je vous en prie.	Nom de l'entreprise	Je ne sais pas	Je sais.
Manganine	6J12	Reposez-vous	11 à 13	2 à 3	/
Manganine F1	6J8	Reposez-vous	8 à 10	/	1 à 2
Manganine F2	6J13	Reposez-vous	11 à 13	2 à 5	/

Résistance au volume des fils, des feuilles et des rubans

Nom	Le type	Résistance au volume (μΩ·m)
Manganine	6J12	0.47 ± 0.03
Manganine F1	6J8	0.35 ± 0.05
Manganine F2	6J13	0.44 ± 0.04

Coefficient de résistance moyenne à la température de Constantan

Nom		Température d'application	Température d'essai	Coefficient résistance-température		Coefficient moyenne résistance-température
				α × 10^{- 6}°C^{- Je ne sais pas.}	β × 10^{- 6}°C^{- Je ne sais pas.}	α×10 à 6 °C-1
Fil de manganine, feuille	Niveau 1	5 à 45	10, 20, 40	-3 ~ + 5	-0,7 à 0	/
	Niveau 2			-5 à +10
	Niveau 3			-10 ~ +5
Fil de manganine F1, feuille		10 à 80	10, 20, 40	-5 à +10	-0,25 à 0	/
F2 Fil de manganine, feuille		10 à 80		0 à + 40	-0,7 à 1	/

Taux d'allongement

Je vous en prie.	Taux d'allongement (Lo=200 mm), %
0.05	6
> 0,05 à 0.10	8
> 0,10 à 0.50	12
> 0,50	15

Taux de champ électromagnétique thermique pour le cuivre

Nom	Le type	Température	Taux moyen de champ électromagnétique thermique pour le cuivre
Manganine	6J12	0 à 100	1
Manganine F1	6J8	0 à 100	2
Manganine F2	6J13	0 à 100	3
Note: le taux de champ électromagnétique thermique pour le cuivre est une valeur absolue

Le poids net par bobine

Dia (mm)	Poids net (g)	Dia (mm)	Poids net (g)
0.02 à 0.025	5	> 0,28 à 0.45	300
> 0,025 à 0.03	10	> 0,45 à 0.63	400
> 0,03 à 0.04	15	> 0,63 à 0.75	700
> 0,04 à 0.06	30	> 0,75 à 1.18	1200
> 0,06 à 0.08	60	> 1,18 à 2.50	2000
> 0,08 à 0.15	80	> 2,50 à 3.00	3000
> 0,15 à 0.28	150

Manganine ((6J12) Données techniques des fils

Je vous en prie.	Surface de la section transversale (mm2)	Poids/mètre (g/m)	Résistance/mètre à 20°C (Ω/m)	Je vous en prie.	Surface de la section transversale (mm2)	Poids/mètre (g/m)	Résistance/mètre à 20°C (Ω/m)
0.020	0.000314	0.00265	1346 à 1646	0.224	0.03941	0.3326	11.2-12. Je vous en prie.6
0.022	0.000318	0.00321	1113 à 1360	0.250	0.04909	0.414	9.00 à 10.15
0.025	0.000491	0.00414	862 à 1053	0.280	0.06158	0.5197	7.17 à 8.09
0.028	0.000616	0.0052	687 à 840	0.315	0.07793	0.6577	5.73 à 6.33
0.032	0.000804	0.00679	583 à 631	0.355	0.9898	0.8354	4.51 à 4.99
0.036	0.001018	0.00859	452 à 499	0.400	0.1257	1.061	3.55 à 3.93
0.040	0.001257	0.01061	344 à 404	0.450	0.159	1.342	2.81 à 3.10
0.045	0.001509	0.01342	272 à 329	0.500	0.1963	1.657	2.27 à 2.51
0.050	0.001963	0.01657	220 à 259	0.560	0.2463	2.08	1.83-1. Je vous en prie.98
0.056	0.002463	0.02079	176 à 206	0.630	0.3117	2.63	1.45 à 1.57
0.063	0.003117	0.02631	Le nombre de personnes	0.710	0.3959	3.34	1.14 à 1.23
0.071	0.003959	0.03341	109-128	0.750	0.4418	3.73	1.02-1. Je vous en prie.11
0.080	0.005027	0.04243	86.0 à 101.0	0.800	0.5027	4.24	0.898 à 0.972
0.090	0.006362	0.0537	68.0 à 79.80	0.850	0.5674	4.79	0.795-0. Je suis désolé.861
0.100	0.007854	0.0663	55.1 à 64.6	0.900	0.6362	5.37	0.709 à 0.768
0.112	0.009852	0.08315	44.4-51. Je vous en prie.0	0.950	0.7088	5.98	0Un.637-0.690
0.125	0.01227	0.1036	35.6 à 41.0	1.000	0.7854	6.63	0.574 à 0.622
0.140	0.01539	0.1299	28.4 à 32.7	1.060	0.8825	7.45	0.511 à 0.554
0.150	0.01767	0.1491	24.7 à 28.5	1.120	0.9852	8.32	0Un calibre 458-0.496
0.160	0.02011	0.1697	21.7 à 25.0	1.180	1.094	9.23	0.413 à 0.447
0.170	0.02270	0.1916	19.3 à 22.2	1.250	1.227	10.36	0Un.368-0.398
0.180	0.02545	0.2148	17.2-19. Je vous en prie.8	1.320	1.368	11.55	0.330 à 0.357
0.190	0.02835	0.239	15.4 à 17.7	1.400	1.539	12.99	0.293 à 0.318
0.200	0.03142	0.2652	14.1-15. Je vous en prie.9	1.500	1.767	14.91	0.255 à 0.277
0.212	0.03530	0.2979	12.5 à 14.1	1.600	2.011	16.97	0.224-0. Je vous en prie.243

Tableau des données sur le fil de Constantan&Manganin

Je vous en prie.		Valeur nominale de la surface de section (mm)²)	Résistance par mètre (Ω/m)
Je vous en prie.			6J12X		6J8X		6J13X		6J40X
Valeur nominale (mm)	La tolérance		Valeur nominale (Ω/m)	La tolérance	Valeur nominale (Ω/m)	La tolérance	Valeur nominale (Ω/m)	La tolérance	Valeur nominale (Ω/m)	La tolérance
0.020	± 0.002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	± 0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	± 0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	± 0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	± 0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	± 0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	± 0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	± 0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	± 0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	± 0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	± 0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	± 0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	± 0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	± 0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	± 0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	± 0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%

Taille de la feuille

Épaisseur ((mm)	La tolérance	Largeur ((mm)	La tolérance
0.1	± 0.010	50 75 100	Largeur < 100 mm, ± 1 Largeur ≥ 100 mm, ± 1.5
0.112
0.125
0.140
0.160
0.180	±0,0100-0.020
0.200
0.224
0.250
0.280
0.315
0.355
0.400	± 0.020	50 75 100 125 150 175
0.450
0.500
0.560	±0,020-0.030
0.630
0.710
0.800	± 0.030
0.900	± 0.030
1.000	± 0.040
1.120
1.250
1.400	± 0.050
1.600	± 0.050
1.800	± 0.060
2.000	± 0.060

Tableau à bande de manganine, surface de la section transversale ((mm2)

Largeur ((mm) Épaisseur ((mm)		6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
Largeur ((mm) Épaisseur ((mm)		± 0.3	± 0.3	± 0.3	± 0.4	± 0.4	± 0.5	± 0.5	± 0.6	± 0.7
0.180	± 0.010	1.066
0.200		1.184
0.224		1.327	1.684
0.250	Un point nul.01 - Je ne sais pas.02	1.481	1.880	2.450
0.280		1.658	2.106	2.744
0.315		1.865	2.369	3.087	3.859
0.355		2.102	2.670	3.479	4.349
0.400	± 0.020	2.369	3.008	3.920	4.900	6.272
0.450		2.665	3.384	4.410	5.513	7.056	8.820	11.03
0.500		2.961	3.760	4.900	6.125	7.840	9.800	12.25
0.560	Un point nul.020 - Je ne sais pas.030	3.316	4.211	5.488	6.860	8.781	10.98	13.72
0.630		3.731	4.738	6.174	7.718	9.878	12.35	15.44
0.710		4.205	5.339	6.958	8.698	11.13	13.92	17.40
0.800	± 0.030	4.738	6.016	7.840	9.800	12.54	15.68	19.60	24.70	31.36
0.900	± 0.030	5.33	6.768	8.820	11.03	14.11	17.64	22.05	27.78	35.28
1.000	± 0.040	5.922	7.520	9.800	12.25	15.68	19.60	24.50	30.87	39.20
1.120		6.633	8.422	10.98	13.72	17.56	21.95	27.44	34.57	43.90
1.250		7.403	9.400	12.25	15.31	19.60	24.50	30.63	38.59	49.00
1.400	± 0.050	8.291	10.53	13.72	17.15	21.95	27.44	34.30	43.22	54.88
1.600	± 0.050	9.475	12.03	15.68	19.60	25.09	31.36	39.20	49.39	62.72
1.800	± 0.060	10.66	13.54	17.64	22.05	28.22	35.28	44.10	55.57	70.56
2.000	± 0.060	11.84	15.04	19.60	24.50	31.36	39.20	49.00	61.74	78.40
Note : La surface effective de la bande est le produit de la multiplication de sa largeur et de son épaisseur le coefficient suivant: Largeur < 10 mm, multipliée par 0.98; Largeur ≥ 10 mm, multipliée par 0.94.

Certaines caractéristiques clés du 6J12 comprennent:

Résistance électrique élevée:

6J12 présente une résistance électrique élevée, ce qui est crucial pour les applications nécessitant des valeurs de résistance précises.

Coefficient de résistance à la température (TCR):

Résistance à la corrosion:

Résistance à la rampe:

Durée de vie de la fatigue:

Applications:

Résistances de précision:

Compensation de la température:

Les jauges de contrainte:

6J12 est utilisé dans la production de détensiomètres pour la mesure de la contrainte mécanique, compte tenu de ses caractéristiques de résistance précises et stables sous contrainte.

Composants électroniques:

L'alliage est utilisé dans divers composants électroniques où une résistance élevée et une stabilité à température sont nécessaires, tels que les réseaux de résistances et les rhumostats.

Sensors pour véhicules automobiles:

6J12 est utilisé dans les capteurs automobiles qui nécessitent des changements de résistance en réponse à la température ou au stress mécanique.

Contrôles industriels:

Équipement médical:

L'alliage est utilisé dans les équipements médicaux où une résistance précise est essentielle, comme dans les capteurs de température et les dispositifs de diagnostic.

Aérospatiale et défense:

Télécommunications:

Dans les télécommunications, le 6J12 est utilisé pour ses propriétés électriques constantes dans les applications à haute fréquence et sa résistance aux facteurs environnementaux.

Réseaux électriques:

L'alliage est utilisé dans les réseaux électriques pour les dispositifs de détection de courant et d'autres composants qui nécessitent une résistance stable sous haute tension électrique.

6J12/6J12P/6J12X fil de résistance cuivre manganèse nickel OEM pour système de chauffage 0

Étiquettes:
