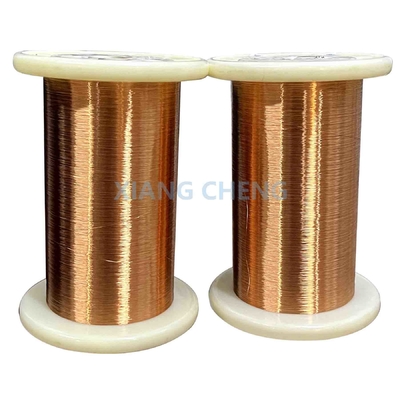

6J12/6J12P/6J12X fil de résistance de précision alliage nickel-chrome pour résistance électrique

MOQ:	5 kilos
Standard Packaging:	Emballé avec du papier imperméable ou un sac tissé, dans des palettes ou des boîtiers en bois.
Delivery Period:	3 jours
Méthode De Paiement:	T/T, D/P
Supply Capacity:	30 tonnes par jour

L'information de détails

Description de produit

Les informations détaillées

Lieu d'origine

Chine

Nom de marque

Senphus

Certification

ISO9001

Numéro de modèle

Le nombre d'équipements utilisés est déterminé en fonction de l'état de la pièce.

Lieu d'origine:

Jiangsu, Chine

Le type:

Manganine

Application du projet:

Éléments de résistance et résistances de shunt dans les instruments de précision

Couleur:

Jaune cuivreux

Nom du produit:

6J12 Fil de manganine

Résistance au volume (μΩ·m):

0.47 ± 0.03

Température d'application:

Coefficient résistance-température (β×10-6 °C-1):

-0,7 à 0

Taux de champ électromagnétique thermique pour le cuivre:

Mettre en évidence:

6J12 Fil de résistance de précision

6J12P Fil de résistance de précision

6J12X Fil de résistance de précision

Description de produit

6J12/6J12P/6J12X fil de résistance de précision alliage nickel-chrome pour résistance électrique

Lefils d'alliage 6J12est un matériau de type manganine composé principalement de cuivre (Cu), de nickel (Ni) et de manganèse (Mn).Il est largement utilisé dans les applications électriques de précision en raison de son excellente stabilité de résistance et de son faible coefficient de résistance à température (TCR).

La stabilité à long terme, la durabilité élevée et les performances fiables du 6J12 dans divers environnements en font un choix rentable pour de nombreuses industries..

En résumé, le 6J12 combine une haute précision électrique avec une résistance thermique et mécanique, ce qui le rend indispensable dans les mesures de précision et les applications à faible champ électromagnétique.

Composition chimique

Nom	Le type	Composition chimique principale en %
Nom	Le type	- Je vous en prie.	Nom de l'entreprise	Je ne sais pas	Je sais.
Manganine	6J12	Reposez-vous	11 à 13	2 à 3	/
Manganine F1	6J8	Reposez-vous	8 à 10	/	1 à 2
Manganine F2	6J13	Reposez-vous	11 à 13	2 à 5	/

Résistance au volume des fils, des feuilles et des rubans

Nom	Le type	Résistance au volume (μΩ·m)
Manganine	6J12	0.47 ± 0.03
Manganine F1	6J8	0.35 ± 0.05
Manganine F2	6J13	0.44 ± 0.04

Coefficient de résistance moyenne à la température de Constantan

Nom		Température d'application	Température d'essai	Coefficient résistance-température		Coefficient moyenne résistance-température
				α × 10^{- 6}°C^{- Je ne sais pas.}	β × 10^{- 6}°C^{- Je ne sais pas.}	α×10 à 6 °C-1
Fil de manganine, feuille	Niveau 1	5 à 45	10, 20, 40	-3 ~ + 5	-0,7 à 0	/
	Niveau 2			-5 à +10
	Niveau 3			-10 ~ +5
Fil de manganine F1, feuille		10 à 80	10, 20, 40	-5 à +10	-0,25 à 0	/
F2 Fil de manganine, feuille		10 à 80		0 à + 40	-0,7 à 1	/

Taux d'allongement

Je vous en prie.	Taux d'allongement (Lo=200 mm), %
0.05	6
> 0,05 à 0.10	8
> 0,10 à 0.50	12
> 0,50	15

Taux de champ électromagnétique thermique pour le cuivre

Nom	Le type	Température	Taux moyen de champ électromagnétique thermique pour le cuivre
Manganine	6J12	0 à 100	1
Manganine F1	6J8	0 à 100	2
Manganine F2	6J13	0 à 100	3
Note: le taux de champ électromagnétique thermique pour le cuivre est une valeur absolue

Le poids net par bobine

Dia (mm)	Poids net (g)	Dia (mm)	Poids net (g)
0.02 à 0.025	5	> 0,28 à 0.45	300
> 0,025 à 0.03	10	> 0,45 à 0.63	400
> 0,03 à 0.04	15	> 0,63 à 0.75	700
> 0,04 à 0.06	30	> 0,75 à 1.18	1200
> 0,06 à 0.08	60	> 1,18 à 2.50	2000
> 0,08 à 0.15	80	> 2,50 à 3.00	3000
> 0,15 à 0.28	150

Manganine ((6J12) Données techniques des fils

Je vous en prie.	Surface de la section transversale (mm2)	Poids/mètre (g/m)	Résistance/mètre à 20°C (Ω/m)	Je vous en prie.	Surface de la section transversale (mm2)	Poids/mètre (g/m)	Résistance/mètre à 20°C (Ω/m)
0.020	0.000314	0.00265	1346 à 1646	0.224	0.03941	0.3326	11.2-12. Je vous en prie.6
0.022	0.000318	0.00321	1113 à 1360	0.250	0.04909	0.414	9.00 à 10.15
0.025	0.000491	0.00414	862 à 1053	0.280	0.06158	0.5197	7.17 à 8.09
0.028	0.000616	0.0052	687 à 840	0.315	0.07793	0.6577	5.73 à 6.33
0.032	0.000804	0.00679	583 à 631	0.355	0.9898	0.8354	4.51 à 4.99
0.036	0.001018	0.00859	452 à 499	0.400	0.1257	1.061	3.55 à 3.93
0.040	0.001257	0.01061	344 à 404	0.450	0.159	1.342	2.81 à 3.10
0.045	0.001509	0.01342	272 à 329	0.500	0.1963	1.657	2.27 à 2.51
0.050	0.001963	0.01657	220 à 259	0.560	0.2463	2.08	1.83-1. Je vous en prie.98
0.056	0.002463	0.02079	176 à 206	0.630	0.3117	2.63	1.45 à 1.57
0.063	0.003117	0.02631	Le nombre de personnes	0.710	0.3959	3.34	1.14 à 1.23
0.071	0.003959	0.03341	109-128	0.750	0.4418	3.73	1.02-1. Je vous en prie.11
0.080	0.005027	0.04243	86.0 à 101.0	0.800	0.5027	4.24	0.898 à 0.972
0.090	0.006362	0.0537	68.0 à 79.80	0.850	0.5674	4.79	0.795-0. Je suis désolé.861
0.100	0.007854	0.0663	55.1 à 64.6	0.900	0.6362	5.37	0.709 à 0.768
0.112	0.009852	0.08315	44.4-51. Je vous en prie.0	0.950	0.7088	5.98	0Un.637-0.690
0.125	0.01227	0.1036	35.6 à 41.0	1.000	0.7854	6.63	0.574 à 0.622
0.140	0.01539	0.1299	28.4 à 32.7	1.060	0.8825	7.45	0.511 à 0.554
0.150	0.01767	0.1491	24.7 à 28.5	1.120	0.9852	8.32	0Un calibre 458-0.496
0.160	0.02011	0.1697	21.7 à 25.0	1.180	1.094	9.23	0.413 à 0.447
0.170	0.02270	0.1916	19.3 à 22.2	1.250	1.227	10.36	0Un.368-0.398
0.180	0.02545	0.2148	17.2-19. Je vous en prie.8	1.320	1.368	11.55	0.330 à 0.357
0.190	0.02835	0.239	15.4 à 17.7	1.400	1.539	12.99	0.293 à 0.318
0.200	0.03142	0.2652	14.1-15. Je vous en prie.9	1.500	1.767	14.91	0.255 à 0.277
0.212	0.03530	0.2979	12.5 à 14.1	1.600	2.011	16.97	0.224-0. Je vous en prie.243

Tableau des données sur le fil de Constantan&Manganin

Je vous en prie.		Valeur nominale de la surface de section (mm)²)	Résistance par mètre (Ω/m)
Je vous en prie.			6J12X		6J8X		6J13X		6J40X
Valeur nominale (mm)	La tolérance		Valeur nominale (Ω/m)	La tolérance	Valeur nominale (Ω/m)	La tolérance	Valeur nominale (Ω/m)	La tolérance	Valeur nominale (Ω/m)	La tolérance
0.020	± 0.002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	± 0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	± 0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	± 0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	± 0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	± 0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	± 0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	± 0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	± 0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	± 0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	± 0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	± 0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	± 0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	± 0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	± 0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	± 0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%

Taille de la feuille

Épaisseur ((mm)	La tolérance	Largeur ((mm)	La tolérance
0.1	± 0.010	50 75 100	Largeur < 100 mm, ± 1 Largeur ≥ 100 mm, ± 1.5
0.112
0.125
0.140
0.160
0.180	±0,0100-0.020
0.200
0.224
0.250
0.280
0.315
0.355
0.400	± 0.020	50 75 100 125 150 175
0.450
0.500
0.560	±0,020-0.030
0.630
0.710
0.800	± 0.030
0.900	± 0.030
1.000	± 0.040
1.120
1.250
1.400	± 0.050
1.600	± 0.050
1.800	± 0.060
2.000	± 0.060

Tableau à bande de manganine, surface de la section transversale ((mm2)

Largeur ((mm) Épaisseur ((mm)		6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
Largeur ((mm) Épaisseur ((mm)		± 0.3	± 0.3	± 0.3	± 0.4	± 0.4	± 0.5	± 0.5	± 0.6	± 0.7
0.180	± 0.010	1.066
0.200		1.184
0.224		1.327	1.684
0.250	Un point nul.01 - Je ne sais pas.02	1.481	1.880	2.450
0.280		1.658	2.106	2.744
0.315		1.865	2.369	3.087	3.859
0.355		2.102	2.670	3.479	4.349
0.400	± 0.020	2.369	3.008	3.920	4.900	6.272
0.450		2.665	3.384	4.410	5.513	7.056	8.820	11.03
0.500		2.961	3.760	4.900	6.125	7.840	9.800	12.25
0.560	Un point nul.020 - Je ne sais pas.030	3.316	4.211	5.488	6.860	8.781	10.98	13.72
0.630		3.731	4.738	6.174	7.718	9.878	12.35	15.44
0.710		4.205	5.339	6.958	8.698	11.13	13.92	17.40
0.800	± 0.030	4.738	6.016	7.840	9.800	12.54	15.68	19.60	24.70	31.36
0.900	± 0.030	5.33	6.768	8.820	11.03	14.11	17.64	22.05	27.78	35.28
1.000	± 0.040	5.922	7.520	9.800	12.25	15.68	19.60	24.50	30.87	39.20
1.120		6.633	8.422	10.98	13.72	17.56	21.95	27.44	34.57	43.90
1.250		7.403	9.400	12.25	15.31	19.60	24.50	30.63	38.59	49.00
1.400	± 0.050	8.291	10.53	13.72	17.15	21.95	27.44	34.30	43.22	54.88
1.600	± 0.050	9.475	12.03	15.68	19.60	25.09	31.36	39.20	49.39	62.72
1.800	± 0.060	10.66	13.54	17.64	22.05	28.22	35.28	44.10	55.57	70.56
2.000	± 0.060	11.84	15.04	19.60	24.50	31.36	39.20	49.00	61.74	78.40
Note : La surface effective de la bande est le produit de la multiplication de sa largeur et de son épaisseur le coefficient suivant: Largeur < 10 mm, multipliée par 0.98; Largeur ≥ 10 mm, multipliée par 0.94.

Certaines caractéristiques clés du 6J12 comprennent:

Résistance électrique:

Haute résistivité avec une excellente stabilité dans le temps.

Coefficient de résistance à basse température (TCR), ce qui le rend approprié pour des applications de précision.

Stabilité thermique:

Variation minimale de la résistance avec les changements de température.

Fonctionne efficacement sur une large plage de températures.

Résistance à la corrosion:

Il présente une bonne résistance à l'oxydation et à la corrosion dans la plupart des environnements.

Propriétés mécaniques:

Haute résistance à la traction.

Bonne ductilité, ce qui lui permet d'être entraîné dans des fils fins.

Applications typiques:

Résistances:

Résistances de précision pour instruments de mesure.

Résistances standard pour l'étalonnage.

Composants de détection de courant:

Utilisé dans les shunts et la détection de courant dans les circuits électriques.

Applications sensibles à la température:

Des appareils thermostatiques.

Compensation de température dans les circuits.

Composants à faible bruit:

Idéal pour les applications à faible EMF (force électromotive) en raison de sa stabilité.

Les avantages:

Des performances fiables dans des conditions environnementales variables.
Stabilité à long terme des propriétés électriques.
Réduction de l'impact des champs électromagnétiques thermiques lorsqu'ils sont utilisés avec d'autres matériaux.

6J12/6J12P/6J12X fil de résistance de précision alliage nickel-chrome pour résistance électrique 0

Étiquettes:

fils résistants à la manganine,

DéTAILS DES PRODUITS

Produits

Alliage d'Inconel

Alliage de Monel

fil de thermocouple

Alliage de Hastelloy

Métal pur de nickel

Alliage de CuNi

Alliage de NiCr

Alliage à hautes températures

Nickelez le fil de soudure

Alliage de précision

Fil d'alliage PTC Ni-Fe

Filament de fil d'alliage

Alliage d'extension de thermocouple

Disques de verre

Alliage d'Incoloy

Fil chauffant isolé

câble chauffant

6J12/6J12P/6J12X fil de résistance de précision alliage nickel-chrome pour résistance électrique

MOQ:	5 kilos
Standard Packaging:	Emballé avec du papier imperméable ou un sac tissé, dans des palettes ou des boîtiers en bois.
Delivery Period:	3 jours
Méthode De Paiement:	T/T, D/P
Supply Capacity:	30 tonnes par jour

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine

Chine

Nom de marque

Senphus

Certification

ISO9001

Numéro de modèle

Le nombre d'équipements utilisés est déterminé en fonction de l'état de la pièce.

Lieu d'origine:

Jiangsu, Chine

Le type:

Manganine

Application du projet:

Éléments de résistance et résistances de shunt dans les instruments de précision

Couleur:

Jaune cuivreux

Nom du produit:

6J12 Fil de manganine

Résistance au volume (μΩ·m):

0.47 ± 0.03

Température d'application:

5~45

Coefficient résistance-température (β×10-6 °C-1):

-0,7 à 0

Taux de champ électromagnétique thermique pour le cuivre:

Quantité de commande min:

5 kilos

Détails d'emballage:

Emballé avec du papier imperméable ou un sac tissé, dans des palettes ou des boîtiers en bois.

Délai de livraison:

3 jours

Conditions de paiement:

T/T, D/P

Capacité d'approvisionnement:

30 tonnes par jour

Mettre en évidence

6J12 Fil de résistance de précision

6J12P Fil de résistance de précision

6J12X Fil de résistance de précision

Description de produit

6J12/6J12P/6J12X fil de résistance de précision alliage nickel-chrome pour résistance électrique

La stabilité à long terme, la durabilité élevée et les performances fiables du 6J12 dans divers environnements en font un choix rentable pour de nombreuses industries..

Composition chimique

Nom	Le type	Composition chimique principale en %
Nom	Le type	- Je vous en prie.	Nom de l'entreprise	Je ne sais pas	Je sais.
Manganine	6J12	Reposez-vous	11 à 13	2 à 3	/
Manganine F1	6J8	Reposez-vous	8 à 10	/	1 à 2
Manganine F2	6J13	Reposez-vous	11 à 13	2 à 5	/

Résistance au volume des fils, des feuilles et des rubans

Nom	Le type	Résistance au volume (μΩ·m)
Manganine	6J12	0.47 ± 0.03
Manganine F1	6J8	0.35 ± 0.05
Manganine F2	6J13	0.44 ± 0.04

Coefficient de résistance moyenne à la température de Constantan

Nom		Température d'application	Température d'essai	Coefficient résistance-température		Coefficient moyenne résistance-température
				α × 10^{- 6}°C^{- Je ne sais pas.}	β × 10^{- 6}°C^{- Je ne sais pas.}	α×10 à 6 °C-1
Fil de manganine, feuille	Niveau 1	5 à 45	10, 20, 40	-3 ~ + 5	-0,7 à 0	/
	Niveau 2			-5 à +10
	Niveau 3			-10 ~ +5
Fil de manganine F1, feuille		10 à 80	10, 20, 40	-5 à +10	-0,25 à 0	/
F2 Fil de manganine, feuille		10 à 80		0 à + 40	-0,7 à 1	/

Taux d'allongement

Je vous en prie.	Taux d'allongement (Lo=200 mm), %
0.05	6
> 0,05 à 0.10	8
> 0,10 à 0.50	12
> 0,50	15

Taux de champ électromagnétique thermique pour le cuivre

Nom	Le type	Température	Taux moyen de champ électromagnétique thermique pour le cuivre
Manganine	6J12	0 à 100	1
Manganine F1	6J8	0 à 100	2
Manganine F2	6J13	0 à 100	3
Note: le taux de champ électromagnétique thermique pour le cuivre est une valeur absolue

Le poids net par bobine

Dia (mm)	Poids net (g)	Dia (mm)	Poids net (g)
0.02 à 0.025	5	> 0,28 à 0.45	300
> 0,025 à 0.03	10	> 0,45 à 0.63	400
> 0,03 à 0.04	15	> 0,63 à 0.75	700
> 0,04 à 0.06	30	> 0,75 à 1.18	1200
> 0,06 à 0.08	60	> 1,18 à 2.50	2000
> 0,08 à 0.15	80	> 2,50 à 3.00	3000
> 0,15 à 0.28	150

Manganine ((6J12) Données techniques des fils

Je vous en prie.	Surface de la section transversale (mm2)	Poids/mètre (g/m)	Résistance/mètre à 20°C (Ω/m)	Je vous en prie.	Surface de la section transversale (mm2)	Poids/mètre (g/m)	Résistance/mètre à 20°C (Ω/m)
0.020	0.000314	0.00265	1346 à 1646	0.224	0.03941	0.3326	11.2-12. Je vous en prie.6
0.022	0.000318	0.00321	1113 à 1360	0.250	0.04909	0.414	9.00 à 10.15
0.025	0.000491	0.00414	862 à 1053	0.280	0.06158	0.5197	7.17 à 8.09
0.028	0.000616	0.0052	687 à 840	0.315	0.07793	0.6577	5.73 à 6.33
0.032	0.000804	0.00679	583 à 631	0.355	0.9898	0.8354	4.51 à 4.99
0.036	0.001018	0.00859	452 à 499	0.400	0.1257	1.061	3.55 à 3.93
0.040	0.001257	0.01061	344 à 404	0.450	0.159	1.342	2.81 à 3.10
0.045	0.001509	0.01342	272 à 329	0.500	0.1963	1.657	2.27 à 2.51
0.050	0.001963	0.01657	220 à 259	0.560	0.2463	2.08	1.83-1. Je vous en prie.98
0.056	0.002463	0.02079	176 à 206	0.630	0.3117	2.63	1.45 à 1.57
0.063	0.003117	0.02631	Le nombre de personnes	0.710	0.3959	3.34	1.14 à 1.23
0.071	0.003959	0.03341	109-128	0.750	0.4418	3.73	1.02-1. Je vous en prie.11
0.080	0.005027	0.04243	86.0 à 101.0	0.800	0.5027	4.24	0.898 à 0.972
0.090	0.006362	0.0537	68.0 à 79.80	0.850	0.5674	4.79	0.795-0. Je suis désolé.861
0.100	0.007854	0.0663	55.1 à 64.6	0.900	0.6362	5.37	0.709 à 0.768
0.112	0.009852	0.08315	44.4-51. Je vous en prie.0	0.950	0.7088	5.98	0Un.637-0.690
0.125	0.01227	0.1036	35.6 à 41.0	1.000	0.7854	6.63	0.574 à 0.622
0.140	0.01539	0.1299	28.4 à 32.7	1.060	0.8825	7.45	0.511 à 0.554
0.150	0.01767	0.1491	24.7 à 28.5	1.120	0.9852	8.32	0Un calibre 458-0.496
0.160	0.02011	0.1697	21.7 à 25.0	1.180	1.094	9.23	0.413 à 0.447
0.170	0.02270	0.1916	19.3 à 22.2	1.250	1.227	10.36	0Un.368-0.398
0.180	0.02545	0.2148	17.2-19. Je vous en prie.8	1.320	1.368	11.55	0.330 à 0.357
0.190	0.02835	0.239	15.4 à 17.7	1.400	1.539	12.99	0.293 à 0.318
0.200	0.03142	0.2652	14.1-15. Je vous en prie.9	1.500	1.767	14.91	0.255 à 0.277
0.212	0.03530	0.2979	12.5 à 14.1	1.600	2.011	16.97	0.224-0. Je vous en prie.243

Tableau des données sur le fil de Constantan&Manganin

Je vous en prie.		Valeur nominale de la surface de section (mm)²)	Résistance par mètre (Ω/m)
Je vous en prie.			6J12X		6J8X		6J13X		6J40X
Valeur nominale (mm)	La tolérance		Valeur nominale (Ω/m)	La tolérance	Valeur nominale (Ω/m)	La tolérance	Valeur nominale (Ω/m)	La tolérance	Valeur nominale (Ω/m)	La tolérance
0.020	± 0.002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	± 0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	± 0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	± 0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	± 0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	± 0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	± 0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	± 0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	± 0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	± 0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	± 0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	± 0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	± 0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	± 0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	± 0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	± 0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%

Taille de la feuille

Épaisseur ((mm)	La tolérance	Largeur ((mm)	La tolérance
0.1	± 0.010	50 75 100	Largeur < 100 mm, ± 1 Largeur ≥ 100 mm, ± 1.5
0.112
0.125
0.140
0.160
0.180	±0,0100-0.020
0.200
0.224
0.250
0.280
0.315
0.355
0.400	± 0.020	50 75 100 125 150 175
0.450
0.500
0.560	±0,020-0.030
0.630
0.710
0.800	± 0.030
0.900	± 0.030
1.000	± 0.040
1.120
1.250
1.400	± 0.050
1.600	± 0.050
1.800	± 0.060
2.000	± 0.060

Tableau à bande de manganine, surface de la section transversale ((mm2)

Largeur ((mm) Épaisseur ((mm)		6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
Largeur ((mm) Épaisseur ((mm)		± 0.3	± 0.3	± 0.3	± 0.4	± 0.4	± 0.5	± 0.5	± 0.6	± 0.7
0.180	± 0.010	1.066
0.200		1.184
0.224		1.327	1.684
0.250	Un point nul.01 - Je ne sais pas.02	1.481	1.880	2.450
0.280		1.658	2.106	2.744
0.315		1.865	2.369	3.087	3.859
0.355		2.102	2.670	3.479	4.349
0.400	± 0.020	2.369	3.008	3.920	4.900	6.272
0.450		2.665	3.384	4.410	5.513	7.056	8.820	11.03
0.500		2.961	3.760	4.900	6.125	7.840	9.800	12.25
0.560	Un point nul.020 - Je ne sais pas.030	3.316	4.211	5.488	6.860	8.781	10.98	13.72
0.630		3.731	4.738	6.174	7.718	9.878	12.35	15.44
0.710		4.205	5.339	6.958	8.698	11.13	13.92	17.40
0.800	± 0.030	4.738	6.016	7.840	9.800	12.54	15.68	19.60	24.70	31.36
0.900	± 0.030	5.33	6.768	8.820	11.03	14.11	17.64	22.05	27.78	35.28
1.000	± 0.040	5.922	7.520	9.800	12.25	15.68	19.60	24.50	30.87	39.20
1.120		6.633	8.422	10.98	13.72	17.56	21.95	27.44	34.57	43.90
1.250		7.403	9.400	12.25	15.31	19.60	24.50	30.63	38.59	49.00
1.400	± 0.050	8.291	10.53	13.72	17.15	21.95	27.44	34.30	43.22	54.88
1.600	± 0.050	9.475	12.03	15.68	19.60	25.09	31.36	39.20	49.39	62.72
1.800	± 0.060	10.66	13.54	17.64	22.05	28.22	35.28	44.10	55.57	70.56
2.000	± 0.060	11.84	15.04	19.60	24.50	31.36	39.20	49.00	61.74	78.40
Note : La surface effective de la bande est le produit de la multiplication de sa largeur et de son épaisseur le coefficient suivant: Largeur < 10 mm, multipliée par 0.98; Largeur ≥ 10 mm, multipliée par 0.94.

Certaines caractéristiques clés du 6J12 comprennent:

Résistance électrique:

Haute résistivité avec une excellente stabilité dans le temps.

Coefficient de résistance à basse température (TCR), ce qui le rend approprié pour des applications de précision.

Stabilité thermique:

Variation minimale de la résistance avec les changements de température.

Fonctionne efficacement sur une large plage de températures.

Résistance à la corrosion:

Il présente une bonne résistance à l'oxydation et à la corrosion dans la plupart des environnements.

Propriétés mécaniques:

Haute résistance à la traction.

Bonne ductilité, ce qui lui permet d'être entraîné dans des fils fins.

Applications typiques:

Résistances:

Résistances de précision pour instruments de mesure.

Résistances standard pour l'étalonnage.

Composants de détection de courant:

Utilisé dans les shunts et la détection de courant dans les circuits électriques.

Applications sensibles à la température:

Des appareils thermostatiques.

Compensation de température dans les circuits.

Composants à faible bruit:

Idéal pour les applications à faible EMF (force électromotive) en raison de sa stabilité.

Les avantages:

Des performances fiables dans des conditions environnementales variables.
Stabilité à long terme des propriétés électriques.
Réduction de l'impact des champs électromagnétiques thermiques lorsqu'ils sont utilisés avec d'autres matériaux.

6J12/6J12P/6J12X fil de résistance de précision alliage nickel-chrome pour résistance électrique 0

Étiquettes:
