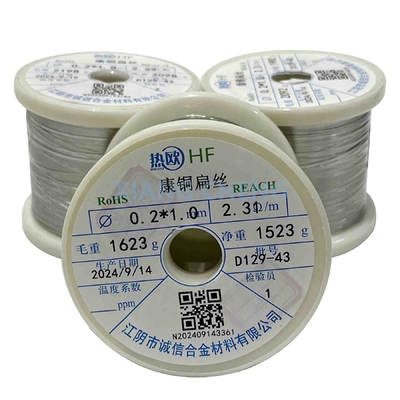

6J40 Fil plat constantan pour la mesure de la température de précision et les applications scientifiques

MOQ:	5 kilos
Standard Packaging:	Emballé avec du papier imperméable ou un sac tissé, dans des palettes ou des boîtiers en bois.
Delivery Period:	3 jours
Méthode De Paiement:	T/T, D/P
Supply Capacity:	30 tonnes par jour

L'information de détails

Description de produit

Les informations détaillées

Lieu d'origine

Chine

Nom de marque

Senphus

Certification

ISO9001

Numéro de modèle

Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil.

Lieu d'origine:

Jiangsu, Chine

Le type:

Fil plat de Constantan

Application du projet:

Résistant variable et capteur de contrainte

Couleur:

Blanc argenté

Nom du produit:

6J40 fil de Constantan

Déshydratation:

80,9 g/mm

Coefficient de résistance:

-40 à 40

Max. Temps de travail.:

L'allongement:

Résistance à la traction:

Mettre en évidence:

Mesure de température de précision

Applications scientifiques du fil plat constantan

6J40 Fil plat de Constantan

Description de produit

Fil de résistance de précision 6J40 Constantan Fil plat pour la mesure de la température de précision et les applications scientifiques

Le fil plat Constantan 6J40 est une forme spécialisée de Constantan, un alliage cuivre-nickel principalement utilisé dans des applications électriques de haute précision telles que les thermocouples, les résistances et les jauges de contrainte.La désignation 6J40 fait référence à un grade ou un mélange d'alliages spécifique au sein de la famille plus large des matériaux Constantan, et le facteur de forme du fil plat indique qu'il est conçu pour des utilisations spécifiques dans des applications telles que la mesure de précision et la détection de la température.

Le facteur de forme du fil plat de 6J40 Constantan permet une plus grande surface par unité de longueur du fil,ce qui le rend idéal pour des applications telles que les éléments de chauffage (qui nécessitent une bonne dissipation thermique) et des applications de mesure précises telles que les jauges de contrainte ou les réseaux de résistances.

Composition chimique

Nom	Le code	Composition principale (%)				Densité
Nom	Le code	- Je vous en prie.	Nom de l'entreprise	Je ne sais pas	Cr	en g/mm²
Je vous en prie.	6J40	Le bal.	1 à 2	39 à 41	- Je ne sais pas.	8.9

Propriétés

Nom	Le code	Résistance ((20°C) ((μΩm)	Temp.Coeff.De la résistance (20°C)^{- 6}/°C)	(0 à 100 °C) champ électromagnétique thermique par rapport au cuivre (μv/°C)	Température de travail maximale (°C)	L'allongement ((%)	Résistance à la traction ((N/mm)²)
Je vous en prie.	6J40	0.48 ± 0.03	-40 à +40	45	≤ 500	≥ 15	≥ 390

Diamètre et tolérance

Diamètre	0.02 à 0.028	0- Je ne peux pas.10	0.112 à 0.28	0.315 à 0.50	0.56 à 1.0	1.06 à 1.60	1.70 à 2.12	2.24 à 3.00	3.15 à 4.50
La tolérance	± 0.002	± 0.003	± 0.005	± 0.010	± 0.015	± 0.020	± 0.025	± 0.030	± 0.035

Certaines caractéristiques clés du 6J40 sont les suivantes:

1.Résistance électrique stable

6J40 fil plat Constantan offre une résistance électrique constante sur une large gamme de températures, une caractéristique des alliages Constantan.Cette résistance stable le rend idéal pour des applications électriques de précision, surtout lorsque la résistance doit rester constante malgré les fluctuations de température.

2.Coefficient de résistance à basse température (TCR)

6J40 Constantan a un faible coefficient de résistance à température, ce qui signifie que sa résistance électrique change très peu avec les changements de température.résistances, et détensiomètres, où les variations de résistance induites par la température peuvent entraîner des erreurs de mesure.

3.Composition de l'alliage (cuivre-nickel)

6J40 Constantan est généralement composé d'environ 55% de cuivre et 45% de nickel.tout en conservant une faible résistance à la corrosion.

4.Excellente résistance à la corrosion

6J40 Constantan a une excellente résistance à la corrosion, en particulier dans les environnements humides et chimiques.y compris les applications extérieures ou industrielles où l'exposition à l'environnement est un facteur.

5.Propriétés thermoélectriques (thermocouples)

En raison de ses propriétés thermoélectriques, le fil plat de Constantan 6J40 est largement utilisé dans les thermocouples pour la mesure de la température.le fil génère une tension proportionnelle à la différence de température entre les deux matériauxIl est donc idéal pour des systèmes de détection et de contrôle de température de haute précision.

6.Haute durabilité et résistance mécanique

L'alliage est connu pour sa résistance à la traction élevée, ce qui rend le fil plat 6J40 Constantan durable et résistant aux contraintes mécaniques.le rendant adapté à des applications telles que les éléments de chauffage résistifs et les capteurs structurels.

7.Ductilité et formabilité

6J40 Le fil plat constantan est ductile, ce qui signifie qu'il peut être tiré dans des fils très fins ou formé en formes plates sans se casser ou devenir fragile.Cette souplesse le rend approprié pour une utilisation dans les résistances de plaie, tensiomètres et autres composants de précision nécessitant une manipulation fine.

8.Propriétés non magnétiques

6J40 Constantan est non magnétique, ce qui est essentiel pour les applications où les interférences magnétiques pourraient fausser les performances,comme dans les instruments de mesure sensibles ou les appareils électroniques où les champs magnétiques externes doivent être minimisés.

9.Large plage de température

Le matériau fonctionne efficacement dans une large plage de températures, généralement de -200°C à 250°C (ou plus, selon les formulations spécifiques d'alliages et les conditions d'application).Cela le rend polyvalent pour une utilisation dans des environnements à basse et haute température., typique dans les milieux industriels et scientifiques.

Applications:

Les thermocouples:Utilisé dans les capteurs de température pour mesurer la chaleur dans les milieux industriels, scientifiques et de laboratoire.
Résistants:Utilisé dans les résistances de précision pour les circuits nécessitant une résistance stable.
Les jauges de contrainte:Utilisé dans les cellules de charge et les systèmes de mesure de la force, où une mesure précise de la contrainte est requise.
Éléments de chauffage:6J40 Le fil plat constantan est utilisé dans les applications de chauffage par résistance, comme dans les fours électriques, les grille-pain et les éléments de chauffage industriels.
Les cellules de charge:Utilisé dans les systèmes de pesage où une mesure précise de la force est nécessaire.

Constantan (6J40) Données techniques des fils

Dia (m)	Surface de la section transversale ((m2)	Poids/m (g/m)	Résistance/m à 20°C ((Ω/m)	Dia (m)	Surface de la section transversale ((m2)	Poids/m (g/m)	Résistance/m à 20°C ((Ω/m)
0.020	0.000314	0.00279	1375 à 1681	0.224	0.03941	0.350	11.4 à 12.9
0.022	0.000318	0.00337	1136 à 1389	0.250	0.04909	0.436	9.19 à 10.37
0.025	0.000491	0.00434	880 à 1076	0.280	0.06158	0.5468	7Un.33-8.26
0.028	0.000616	0.00547	702 à 857	0.315	0.07793	0.6920	5.85 à 6.47
0.032	0.000804	0.00714	549 à 645	0.355	0.09898	0.8789	4.61-5. Je vous en prie.09
0.036	0.001018	0.00904	Les autres produits	0.400	0.12570	1.116	3.63 à 4.01
0.040	0.001257	0.01116	351 à 313	0.450	0.15900	1.412	2.87 à 3.17
0.045	0.001509	0.01412	278 à 286	0.500	0.19630	1.744	232 à 2.57
0.050	0.001963	0.01744	225 à 224	0.560	0.24630	2.19	1.87 à 2.03
0.056	0.002463	0.02187	179-210	0.630	0.31170	2.77	1Un calibre 48-1.60
0.063	0.003117	0.02768	142-166	0.710	0.39590	3.52	1.16 à 1.26
0.071	0.003959	0.03516	112-131	0.750	0.44180	3.92	1.04-1. Je vous en prie.13
0.080	0.005027	0.04464	87.9 à 103.1	0.800	0.50270	4.46	0917 à 0.993
0.090	0.006362	0.05650	69.4 à 81.5	0.850	0.56740	5.04	0.812 à 0.880
0.100	0.007854	0.06970	56.2-66. Je vous en prie.0	0.900	0.63620	5.65	0.724 à 0.785
0.112	0.009852	0.08749	45.3 à 52.1	0.950	0.70880	6.29	0.650 à 0.704
0.125	0.012270	0.10900	36.4 à 41.9	1.000	0.78540	6.97	0Une.587-0.636
0.140	0.015390	0.13670	29.0 à 33.4	1.060	0.88250	7.84	0.522-0. Je vous en prie.566
0.150	0.017670	0.15690	25.3-29. Je vous en prie.1	1.120	0.98520	8.75	0.468 à 0.507
0.160	0.020110	0.17850	22.22 à 25.5	1.180	1.09400	9.71	0.421 à 0.456
0.170	0.022700	0.20160	19.7 à 22.6	1.250	1.22700	10.9	0.375 à 0.407
0.180	0.025450	0.22600	17.5 à 20.2	1.320	1.36800	12.15	0Un.337-0.365
0.190	0.028350	0.25200	15.7 à 18.1	1.400	1.53900	13.67	0.299 à 0.324
0.200	0.031420	0.27900	14Un calibre de.46.2	1.500	1.76700	15.69	0Un.261-0.282
0.212	0.035300	0.31350	12.8 à 14.4	1.600	2.01100	17.86	0Un.229-0.248

Valeur constante de la résistance de bande (Ω/m)

Largeur Épaisseur	6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
0.180	0.150
0.200	0.405
0.224	0.362	0.2850
0.250	0.324	0.2550	0.196
0.280	0.289	0.2280	0.175
0.315	0.257	0.2030	0.155	0.124
0.355	0.228	0.1800	0.138	0.110
0.400	0.203	0.1600	0.122	0.980	0.0765
0.450	0.180	0.1420	0.109	0.0871	0.0680	0.0544	0.0435
0.500	0.162	0.1280	0.098	0.0784	0.0612	0.0490	0.0392
0.560	0.145	0.1140	0.0875	0.0700	0.0547	0.0437	0.0350
0.630	0.129	0.1010	0.0777	0.0622	0.0486	0.0389	0.0311
0.710	0.114	0.0900	0.0690	0.0552	0.0431	0.0345	0.0276
0.800	0.101	0.0800	0.0612	0.0490	0.0383	0.0306	0.0245	0.0194	0.0153
0.900	0.090	0.0710	0.0544	0.0435	0.0340	0.0272	0.0218	0.0173	0.0136
1.000	0.081	0.0640	0.0490	0.0392	0.0306	0.0245	0.0196	0.0155	0.0122
1.120	0.072	0.0570	0.0437	0.0350	0.0273	0.0219	0.0175	0.0139	0.0109
1.250	0.065	0.0510	0.0392	0.0313	0.0245	0.0196	0.0157	0.0124	0.0098
1.400	0.058	0.0460	0.0350	0.0280	0.0219	0.0175	0.0140	0.0111	0.0088
1.600	0.051	0.0400	0.0306	0.0245	0.0191	0.0153	0.0122	0.0097	0.0077
1.800	0.045	0.0350	0.0272	0.0218	0.0170	0.0136	0.0109	0.0086	0.00680
2.000	0.041	0.0320	0.0245	0.0196	0.0153	0.0122	0.0098	0.0078	0.0061

Tableau en fil de fer de Constantan&Manganin

Je vous en prie.		Valeur nominale de la surface de section (mm)²)	Résistance par mètre (Ω/m)
Je vous en prie.			6J12X		6J8X		6J13X		6J40X
Valeur nominale (mm)	La tolérance		Valeur nominale (Ω/m)	La tolérance	Valeur nominale (Ω/m)	La tolérance	Valeur nominale (Ω/m)	La tolérance	Valeur nominale (Ω/m)	La tolérance
0.020	± 0.002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	± 0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	± 0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	± 0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	± 0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	± 0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	± 0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	± 0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	± 0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	± 0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	± 0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	± 0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	± 0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	± 0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	± 0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	± 0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%
